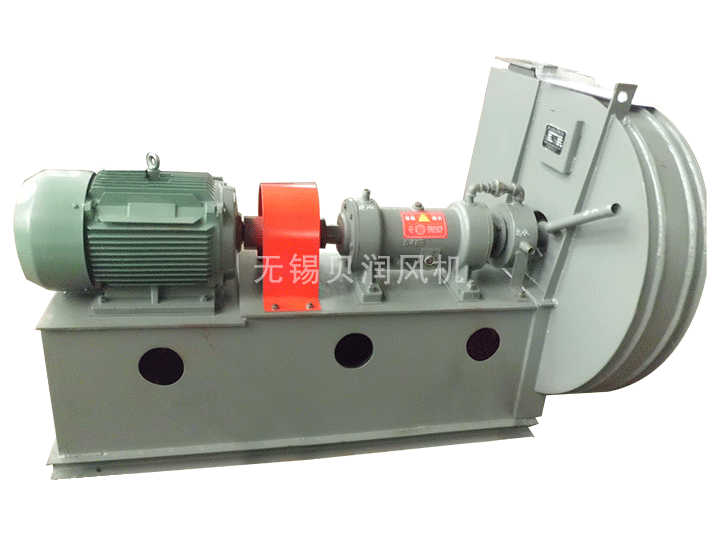

W9-26型離心風機

       W9-26型高溫離心風機適用于輸送無腐蝕性、不自燃、溫度不超過700℃的高溫氣體，介質中所含的塵土及硬質顆粒不大于150mg/m³。W9-26型No 12.5C、12.5D、12.5F風機主要用于輸送溫度為250~400℃、含塵量小于150mg/m³的高溫氣體。
W9-26型高溫離心風機結構
       風機由葉輪、機殼、進風口、傳動組等部件組成，并配帶調節門。
       1、葉輪，葉輪上有12片前向彎曲的葉片，葉輪成型后經動、靜平衡及超速試驗，保證運轉平穩、安全可靠。
       2、進風口，收斂式流線型的整體結構，用螺栓接在前蓋板組上。
       3、機殼，用低合金鋼板制成蝸行體
       4、傳動組，由主軸、水冷軸承箱、聯軸器等組成，主軸采用合金鋼，軸承箱為整體水冷結構。
W9-26型高溫離心風機形式
       1、該系列風機為單吸入式，有5、8、12.5等3種機號，風機第傳動方式為：C、D、F式三種。
       2、該系列風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪按順時針方向旋轉稱右旋轉風機，以“右”表示；按逆時針方向旋轉稱左旋轉風機，以“左”表示。
       3、風機出口位置以機殼出口角度表示，“左”、“右”均可制成0°、45°、90°、135°、180°、225°共6種角度。
